SPS Ablaufsteuerung in FUP programmieren

Die Schrittkette in FUP ist der Klassiker. Zwar läuft der grosse Teil der Abläufe heute über S7-GRAPH — aber wer nur GRAPH kennt, steht an zwei Stellen im Regen.

Die erste: ältere Maschinen. Dort war die FUP-Kette Standard, weil GRAPH auf leistungsschwachen CPUs für zykluszeitkritische Prozesse ungeeignet war. Die zweite: die S7-1200 — sie kennt S7-GRAPH gar nicht.

Niveau mittel · Thema Ablaufsteuerung in FUP · Voraussetzung Schrittketten verstehen und planen. Du kannst direkt zum Video springen, zu den drei goldenen Regeln, zum Beispiel, zu den Sprüngen oder zur Alternativverzweigung.

Das lernst du in dieser Lektion

  • die drei goldenen Regeln einer FUP-Schrittkette
  • warum jeder Schritt ein eigenes SR-Glied bekommt
  • warum Initial- und Endschritt Sonderfälle sind
  • warum die Schrittmerker nicht remanent sein dürfen
  • warum Ablauf und Zuweisung in getrennte Bausteine gehören
  • wie ein Sprung zurück zum Anfang gebaut wird
  • wie eine Alternativverzweigung aussieht
  • wo diese Umsetzung ihre eigene Regel 1 verletzt

Die Lektion im Video

Im Video entsteht die Kette Netzwerk für Netzwerk. Darunter dasselbe zum Nachlesen.

Du kannst dir die Lektion als Video ansehen oder die Erklärung darunter Schritt für Schritt nachlesen.

Video von Vimeo

Beim Abspielen verbindet sich dein Browser mit Vimeo (USA). Vimeo erfährt dabei deine IP-Adresse und setzt Cookies.

Gilt für alle Videos · jederzeit widerrufbar über

Wie das in einem gewachsenen Projekt aussieht, zeigt der Blick auf eine vollständige Aufrufstruktur.

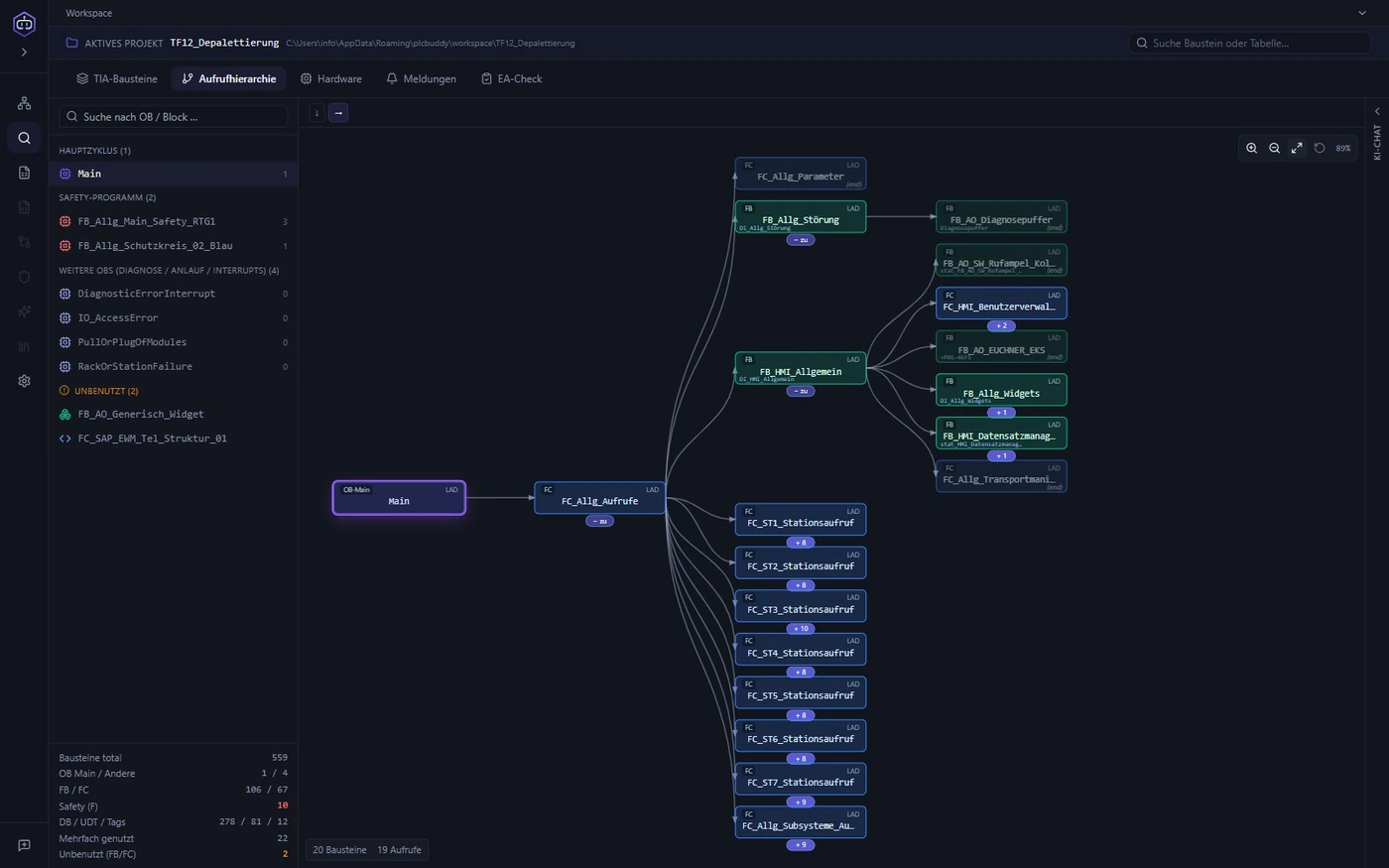

Aufrufhierarchie eines TIA-Projekts mit Organisationsbausteinen, Funktionen und Funktionsbausteinen
Die Aufrufstruktur eines bestehenden TIA-Projekts als zusammenhängende Hierarchie
Bestehende Ablaufsteuerungen leichter nachvollziehen

Eine selbst aufgebaute Schrittkette kennst du Schritt für Schritt. Schwieriger wird es, wenn du eine bestehende Anlage übernimmst und zuerst herausfinden musst, welche Bausteine beteiligt sind und von wo sie aufgerufen werden.

PLC Buddy stellt die Aufrufhierarchie eines TIA-Projekts zusammenhängend dar und unterstützt dich beim Nachvollziehen von Programmteilen in FUP, GRAPH und weiteren Siemens-Sprachen.

Aufrufhierarchie in PLC Buddy ansehen →

Die drei goldenen Regeln

Der Aufbau ist denkbar einfach: Jeder Schritt wird durch ein Setze-Rücksetze-Glied dargestellt. Ein Ablauf aus zehn Schritten braucht also zehn SR-Glieder.

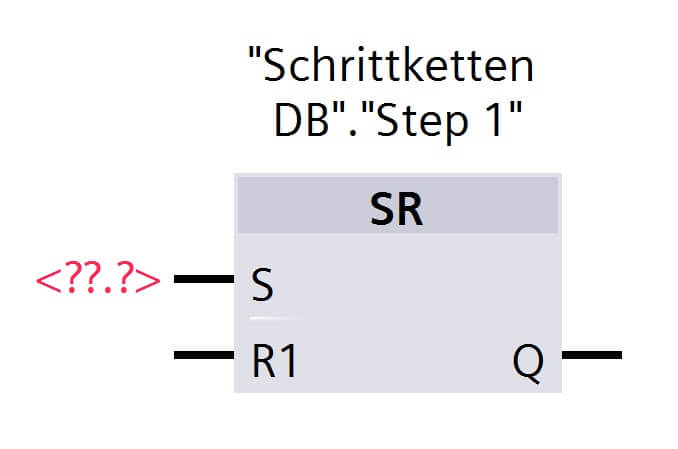

Ein einzelnes SR-Glied im TIA Portal mit der Beschriftung „Schrittketten DB
So fängt jeder Schritt an: ein SR-Glied mit dem Schrittmerker als Ausgang und zwei noch leeren Eingängen.

Dazu kommen drei Regeln, die du dir merken solltest:

  • Es darf immer nur ein Schritt zur selben Zeit aktiv sein
  • Ein Schritt wird nur aktiv, wenn der vorangegangene Schritt aktiv ist und die Weiterschaltbedingung erfüllt ist
  • Deaktiviert wird ein Schritt, wenn der nachfolgende aktiv geschaltet wird
Mehrere Goldbarren mit Feingehaltsangaben liegen auf ausgebreiteten Euro-Banknoten.
Drei Regeln, und alles Weitere ergibt sich daraus. Das klingt komplizierter, als es ist.

Am besten prüfst du sie gleich am Beispiel nach.

Das Beispiel und die Bausteine

Programmiert wird derselbe Ablauf wie in der vorigen Lektion: von der Haustür bis ins Bett.

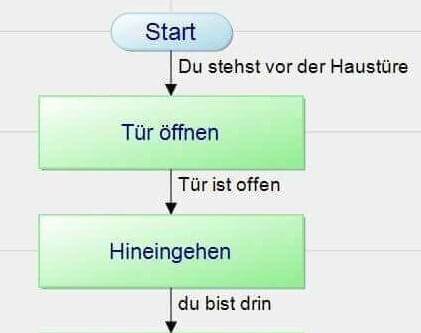

Der obere Teil des Flussdiagramms aus der vorigen Lektion in verkleinerter Darstellung: Vom Symbol Start führt der Ablauf über die Bedingung „Du stehst vor der Haustüre
Der geplante Ablauf aus Lektion 1.1. Ab hier wird daraus ein Programm.

Im TIA Portal entstehen dafür drei Bausteine: FC Schrittkette, FC Zuweisung und ein Datenbaustein. Werden S7-Timer gebraucht, nimmst du statt der FCs Funktionsbausteine.

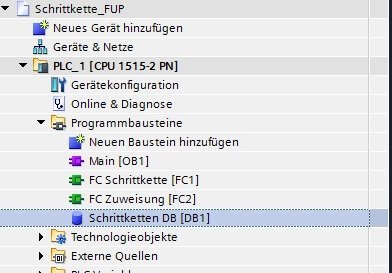

Der Projektbaum im TIA Portal für das Projekt Schrittkette_FUP mit der Station PLC_1 als CPU 1515-2 PN. Unter Programmbausteine stehen Main als OB1, FC Schrittkette als FC1, FC Zuweisung als FC2 und Schrittketten DB als DB1.
Die Nummern vergibt TIA automatisch — gearbeitet wird ohnehin mit den symbolischen Namen.

Sehen wir uns die drei der Reihe nach an.

Der Datenbaustein

Im Datenbaustein bekommt jeder geplante Schritt eine eigene Bool-Variable: einmal der Initialschritt und sechs weitere für die Folgeschritte.

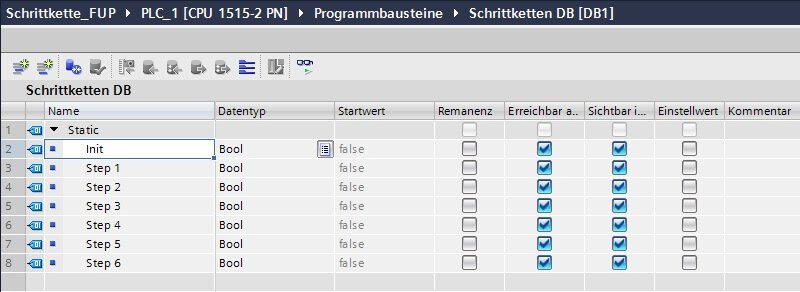

Der Datenbaustein „Schrittketten DB
Sieben Variablen — und in der Spalte Remanenz steht bei keiner ein Haken. Genau so muss es sein.
Achtung bei 300er- und 400er-CPUs

Der Datenbaustein ist der Weg für 1200er und 1500er CPUs. Bei einer 300er oder 400er nimmst du stattdessen nicht remanente Merker. Der Grund ist derselbe wie die fehlenden Haken oben: Bleiben die Schrittmerker über einen Neustart hinweg gesetzt, startet die Anlage mitten im Ablauf. Das ist keine theoretische Gefahr.

Der Baustein im Bild ist noch nicht der fertige

Die Aufnahme zeigt sieben Variablen. Weiter unten kommen mit der Alternativverzweigung noch Step 5.1 und Step 5.2 dazu — die fehlen hier, weil das Bild aus einem früheren Stand stammt. Wenn du den Baustein nach dieser Aufnahme anlegst, ergänze sie später.

Der FC Schrittkette

Für jeden Schritt ein SR-Glied — also eines für den Initialschritt und sechs für die Folgeschritte, alle mit den Variablen aus dem Datenbaustein verschaltet.

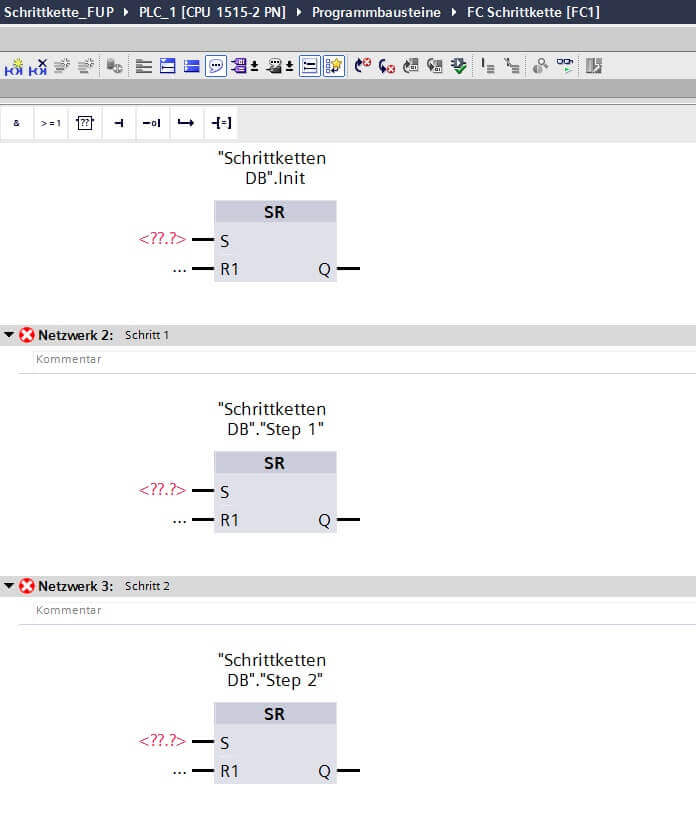

Der Baustein FC Schrittkette im TIA Portal mit drei untereinanderliegenden Netzwerken für Init, Schritt 1 und Schritt 2. Jedes enthält bereits ein SR-Glied mit dem zugehörigen Schrittmerker als Ausgang; Setz- und Rücksetz-Eingänge sind noch unbelegt und die Netzwerke daher als fehlerhaft markiert.
Erst das Gerüst, dann die Bedingungen. Die roten Marken sind normal — die Eingänge fehlen ja noch.

Gefüllt werden sie von innen nach aussen: erst ein gewöhnlicher Schritt, dann die beiden Enden.

Schritt 1 — die Grundverschaltung

Initial- und Endschritt sind Sonderfälle. Deshalb zuerst ein ganz normaler Schritt. Nach Regel 2 braucht der Setz-Eingang eine UND-Verknüpfung: vorangegangener Schritt und Weiterschaltbedingung.

Nach Regel 3 kommt an den Rücksetz-Eingang der nachfolgende Schritt.

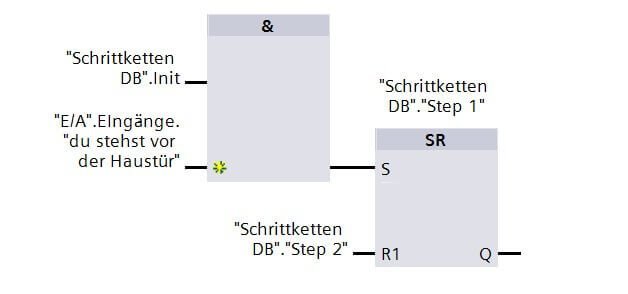

Ein TIA-Netzwerk in FUP: Eine UND-Verknüpfung verbindet den Merker „Schrittketten DB
Links der Vorgänger und die Bedingung, rechts der Nachfolger. Dieses Muster wiederholt sich für jeden Schritt.
Woher die Variablen kommen

Damit sich die Kette leichter simulieren lässt, liegen Weiterschaltbedingungen und Aktionen hier in einem zweiten Datenbaustein E/A, geteilt in die Strukturen Eingänge und Ausgänge. Für die Logik ist das gleichgültig — ob echte Ein- und Ausgänge oder DB-Variablen macht keinen Unterschied.

Die Schritte 2 bis 5

Alle weiteren Zwischenschritte folgen genau demselben Muster.

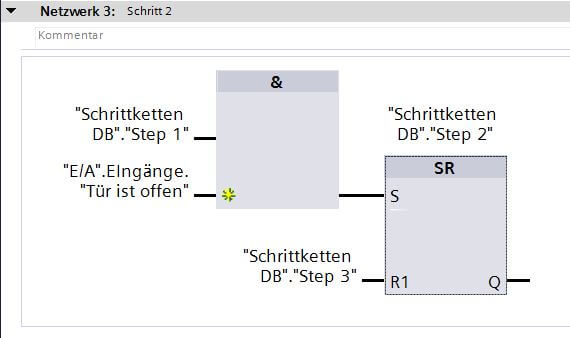

Netzwerk 3 mit dem Titel Schritt 2: Eine UND-Verknüpfung aus „Schrittketten DB
Schritt 2 — Vorgänger Step 1, Bedingung Tür ist offen, Rücksetzer Step 3.

Weiter zum nächsten — dieselbe Handschrift.

Netzwerk 4 mit dem Titel Schritt 3: Eine UND-Verknüpfung aus „Step 2
Schritt 3 — dasselbe Muster, eine Zeile weiter.

Und noch einmal, mit der nächsten Bedingung.

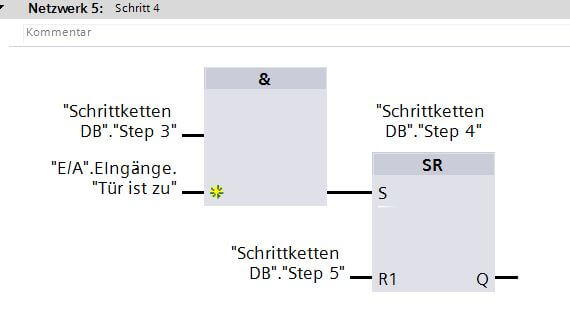

Netzwerk 5 mit dem Titel Schritt 4: Eine UND-Verknüpfung aus „Step 3
Schritt 4 — bis hierher ist nichts überraschend, und das ist der Punkt.

Der letzte Zwischenschritt vor dem Sonderfall am Ende.

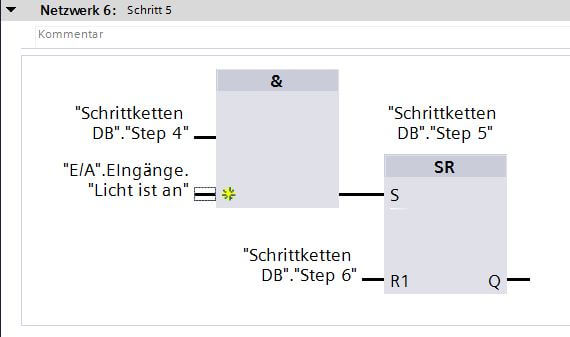

Netzwerk 6 mit dem Titel Schritt 5: Eine UND-Verknüpfung aus „Step 4
Schritt 5 — genau dieses Netzwerk wird später um die Verzweigung erweitert.

Vier Netzwerke, ein Muster. Interessant wird es erst wieder an den beiden Enden.

Zur Kontrolle lohnt der Blick zurück auf den Ablaufplan.

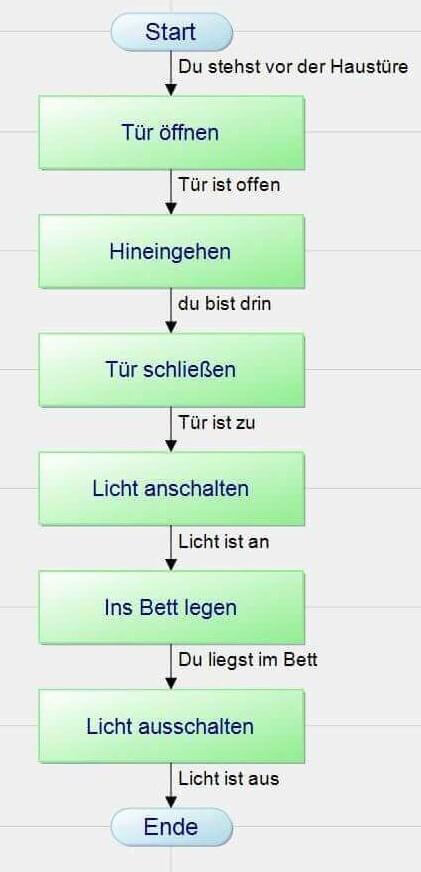

Das vollständige Flussdiagramm im PAP Designer: Vom Symbol Start führt der Ablauf über die Bedingung „Du stehst vor der Haustüre
Zum Vergleich der ganze Plan: Sechs Vorgänge im Diagramm, sechs Netzwerke im Baustein. Eins zu eins.

Interessant wird es erst wieder an den beiden Enden.

Der letzte Schritt

Der letzte Schritt wird gesetzt wie alle anderen. Nur zurücksetzen kann ihn niemand — es gibt keinen Nachfolger. Deshalb kommt an den Rücksetz-Eingang die letzte Transition.

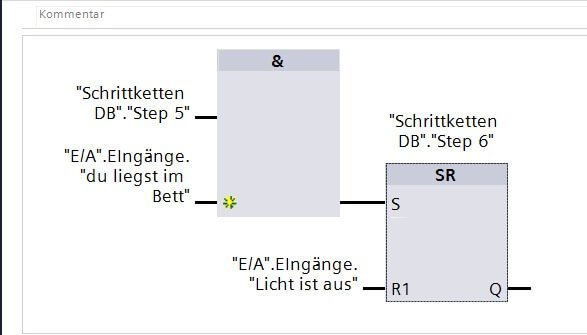

Ein TIA-Netzwerk: Eine UND-Verknüpfung aus „Step 5
Rechts unten steht eine Bedingung statt eines Schritts. Das ist der ganze Unterschied.

Bleibt der Anfang.

Der Initialschritt

Am anderen Ende dasselbe Problem umgekehrt: Es gibt keinen Vorgänger. Also braucht es ein einmaliges Ereignis, das den Schritt setzt — etwa „Steuerung ein“ oder „Vorwahl Automatik“.

Wichtig ist das Wort einmalig: Das Ereignis darf den Schritt nicht dauernd nachsetzen. Deshalb steht davor eine Flanke.

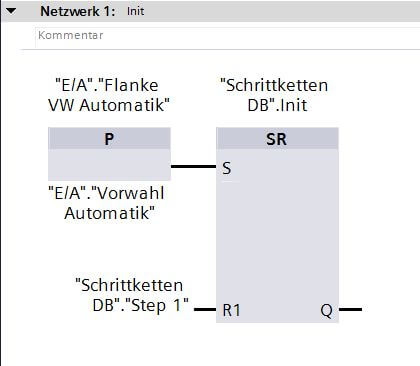

Netzwerk 1 mit dem Titel Init: Die Variable „E/A
Der P-Baustein macht aus einem dauernden Signal ein einmaliges Ereignis.

Damit steht die Kette. Ein Fall fehlt allerdings noch.

Abbruch und Betriebsartenwechsel

Jetzt ein Fall, der in der Werkstatt teuer werden kann: Die Kette ist bis Schritt 2 gelaufen, dann wechselt jemand die Betriebsart — und der Initialschritt wird erneut gesetzt. Damit sind zwei Schritte gleichzeitig aktiv. Regel 1 ist verletzt.

Eine feste Vorschrift gibt es dafür nicht, weil die Anwendungen zu verschieden sind. Ein guter Weg: Das Ereignis, das den Initialschritt setzt, negiert an den Rücksetz-Eingang aller Schritte legen.

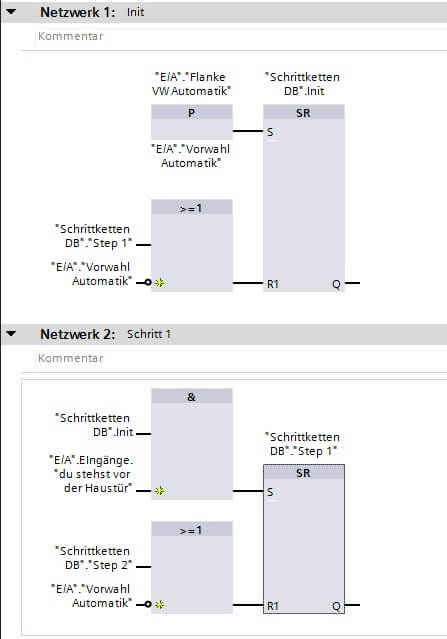

Zwei TIA-Netzwerke. In Netzwerk 1 Init und in Netzwerk 2 Schritt 1 ist der Rücksetz-Eingang jeweils über eine ODER-Verknüpfung angesteuert: neben dem eigentlichen Folgeschritt liegt dort zusätzlich die negierte Variable „E/A
Die ODER-Verknüpfung vor jedem R1 ist der Notausgang: Fällt die Vorwahl weg, ist die ganze Kette leer.

So weit der Ablauf. Jetzt die Aktionen.

Der FC Zuweisung

Der schwierige Teil ist geschafft. Jetzt kommt der einfache: Jedem Schritt wird seine Aktion zugewiesen.

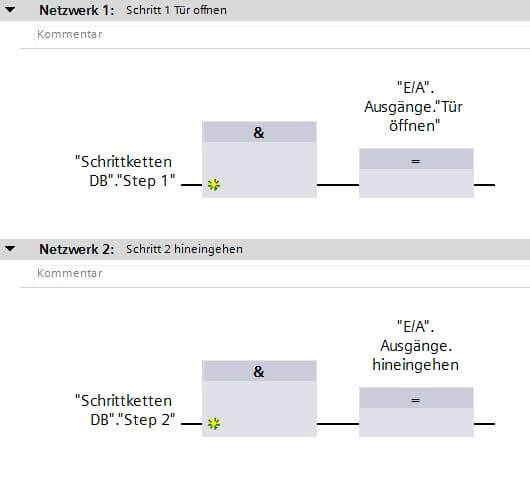

Zwei TIA-Netzwerke im Baustein FC Zuweisung. Netzwerk 1 mit dem Titel „Schritt 1 Tür öffnen
Ein Schritt, ein Ausgang. Mehr steht in diesem Baustein nicht.

Die nächsten beiden folgen demselben Schema.

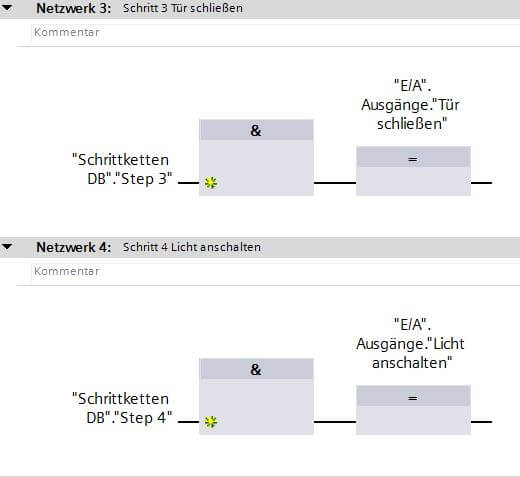

Zwei weitere Netzwerke im Baustein FC Zuweisung: „Schritt 3 Tür schliessen
Die Netzwerküberschriften sind hier mehr als Zierrat — sie sind das Inhaltsverzeichnis des Ablaufs.

Und die letzten beiden ebenso.

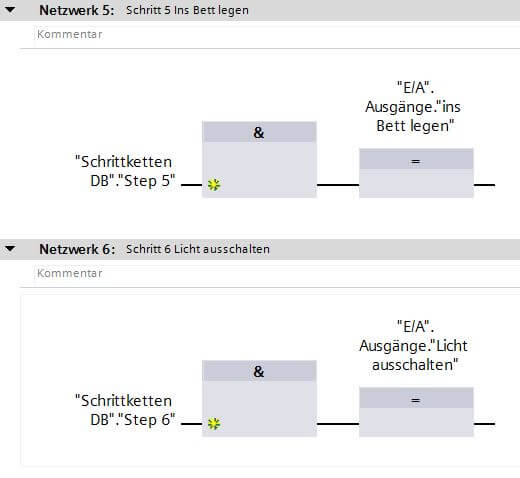

Die letzten beiden Netzwerke im Baustein FC Zuweisung: „Schritt 5 Ins Bett legen
Sechs Schritte, sechs Zuweisungen — sauber getrennt vom Ablauf selbst.

Damit ist das Programm vollständig — bis auf eine berechtigte Rückfrage.

Warum ein eigener Baustein?

Eine berechtigte Frage: Der Ausgang liesse sich auch direkt an den Ausgang Q des SR-Glieds hängen.

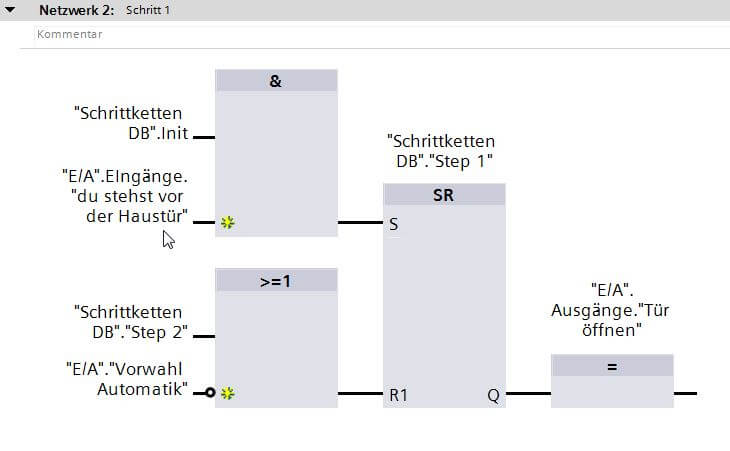

Ein TIA-Netzwerk, in dem der Ausgang Q des SR-Glieds für „Step 1
Ginge auch. In diesem winzigen Beispiel spricht nichts dagegen.

In der Praxis sind Aktionen aber selten einfache Zuweisungen aus einem Schritt. Wird ein Ausgang von mehreren Schritten gesetzt und zurückgesetzt, wird der Ablauf sehr schnell unlesbar.

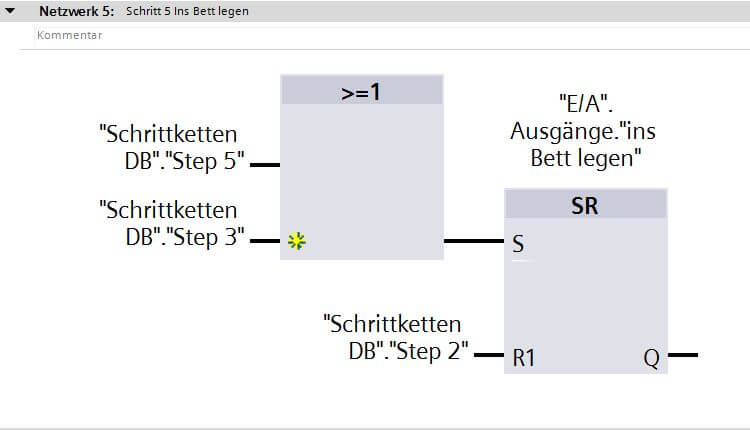

Ein TIA-Netzwerk mit dem Titel „Schritt 5 Ins Bett legen
So sieht es aus, wenn ein Ausgang aus mehreren Schritten bedient wird. In der Ablaufkette wäre das nicht mehr zu überblicken.

Genug gebaut. Sehen wir zu, ob es läuft.

Die Kette testen

Vor dem Start steht Vorwahl Automatik auf 0 — und alle Schritte sind zurückgesetzt.

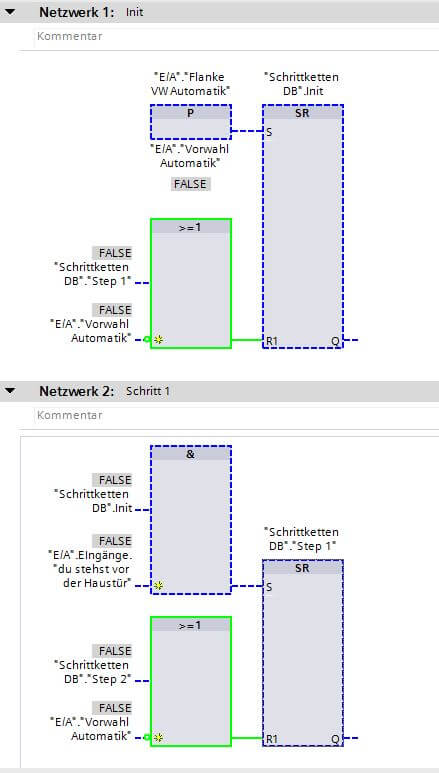

Die Netzwerke Init und Schritt 1 im Online-Betrieb. An allen Eingängen steht FALSE, kein Schritt ist gesetzt.
Ausgangslage: alles auf null. Genau das soll die negierte Vorwahl bewirken.

Mit der positiven Flanke von Vorwahl Automatik wird der Initialschritt gesetzt.

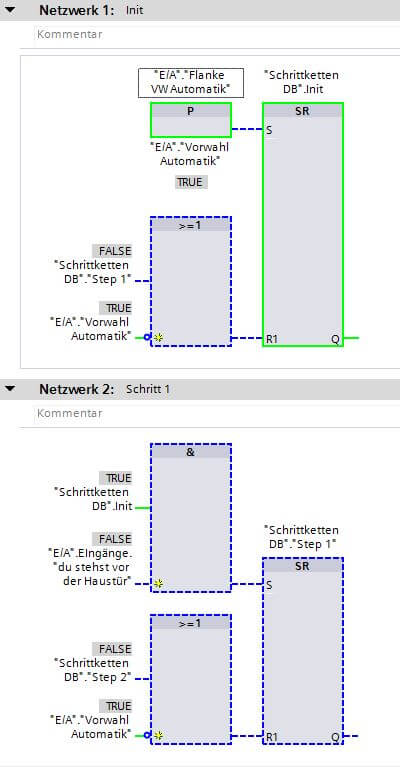

Dieselben Netzwerke im Online-Betrieb, nachdem die Vorwahl Automatik eingeschaltet wurde: Der Signalweg über den Flankenbaustein und das SR-Glied für Init ist grün durchgezeichnet, der Initialschritt ist gesetzt.
Die grüne Linie zeigt den Weg. Der Flankenbaustein hat genau einmal durchgeschaltet.

Steht zusätzlich du stehst vor der Haustür auf 1, wird Step 1 aktiv und der Initialschritt inaktiv. Gleichzeitig setzt der Zuweisungsbaustein den Ausgang Tür öffnen.

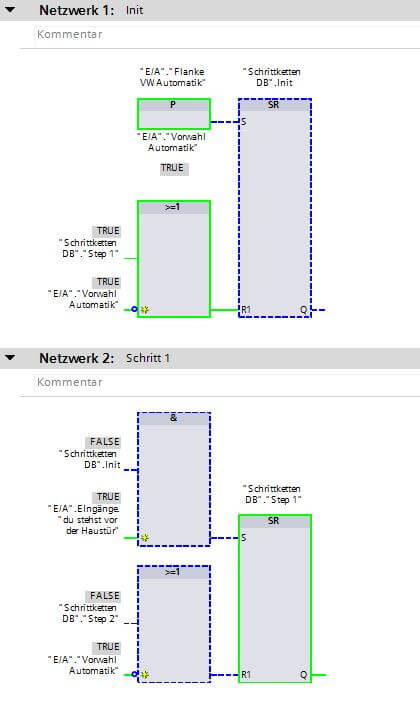

Die Netzwerke Init und Schritt 1 im Online-Betrieb: Im Netzwerk Init ist der Rücksetz-Zweig aktiv, weil Step 1 nun TRUE ist. Im Netzwerk Schritt 1 ist der Setz-Zweig grün durchgezeichnet und das SR-Glied gesetzt.
Ein Schritt setzt sich selbst und löscht dabei seinen Vorgänger — Regel 3 in Aktion.

Und im zweiten Baustein passiert dazu passend Folgendes.

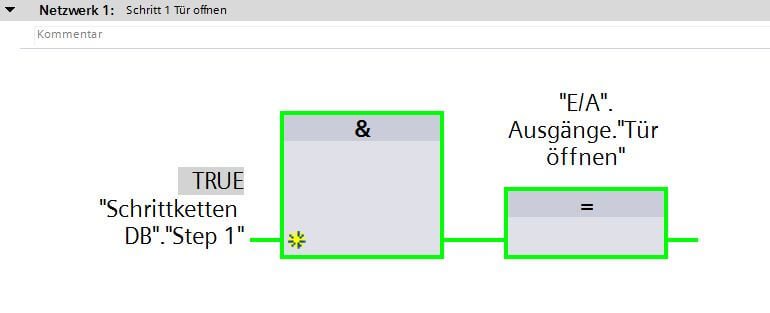

Das erste Netzwerk des Bausteins FC Zuweisung im Online-Betrieb: Der Merker „Step 1
Parallel dazu im Zuweisungsbaustein: Der Ausgang steht, weil der Schritt steht.

So läuft die Kette bis zum Ende durch. Der letzte Schritt wird von der Transition Licht ist aus zurückgesetzt — fertig.

Und hier verletzt diese Umsetzung ihre eigene Regel 1

Sieh dir den Übergang genau an: Der neue Schritt wird gesetzt, und erst danach setzt er den alten zurück. Für genau einen SPS-Zyklus sind also zwei Schritte gleichzeitig aktiv.

Je nach Aufgabenstellung kann das ein echtes Problem werden — nämlich immer dann, wenn zwei Aktionen sich gegenseitig ausschliessen müssen. Eine Absicherung: die Ausgänge im Zuweisungsbaustein gegeneinander verriegeln. Dann kann ein Zyklus Überlappung im Ablauf niemandem mehr schaden.

Sprünge in der Ablaufkette

Ein Ablauf, der nur einmal durchläuft, ist die Ausnahme. Also muss die Kette zurück zu Schritt 1 finden — über einen zusätzlichen Schritt „Gehe zum Anfang“.

Er wird gesetzt wie jeder andere. Der Unterschied liegt woanders: Sein Nachfolger ist Schritt 1.

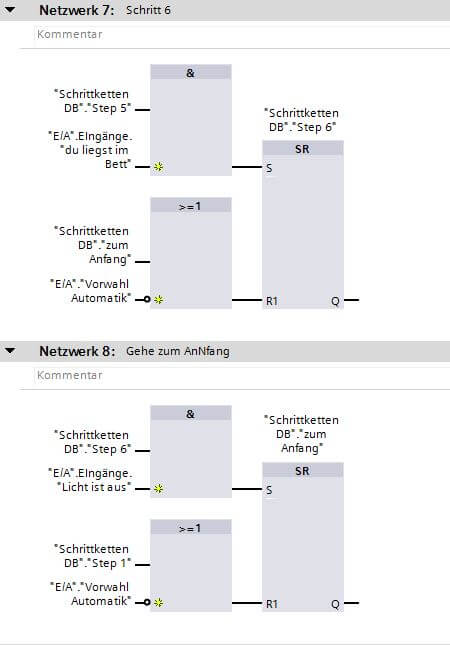

Zwei TIA-Netzwerke. Netzwerk 7 Schritt 6 setzt den Merker „Step 6
Am Rande: Die Überschrift von Netzwerk 8 heisst im Projekt Gehe zum AnNfang — ein Tippfehler, der ohne Wirkung bleibt.

Und Schritt 1 bekommt umgekehrt einen zweiten Vorgänger: entweder der Initialschritt oder „Gehe zum Anfang“.

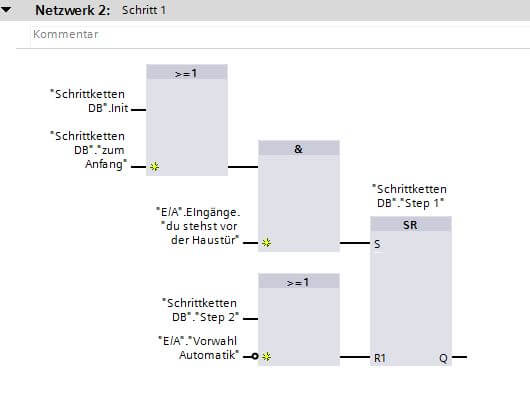

Netzwerk 2 mit dem Titel Schritt 1: Eine ODER-Verknüpfung aus „Schrittketten DB
Die ODER-Verknüpfung ganz links ist der ganze Sprung: Init oder zurück vom Ende.

Im Ablaufplan sieht derselbe Sprung so aus.

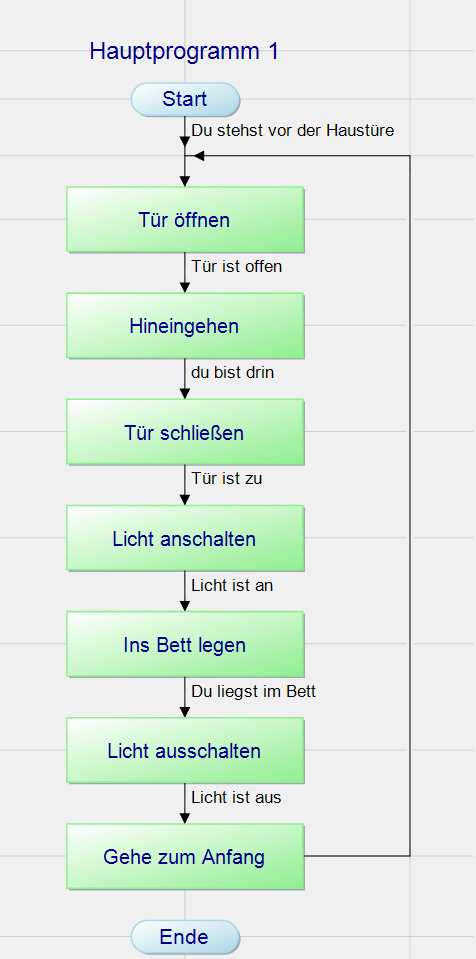

Das Flussdiagramm im PAP Designer, ergänzt um einen Vorgang „Gehe zum Anfang
Im Ablaufplan ist derselbe Sprung eine einzige Linie.

Auf dieselbe Weise lässt sich auch zwischen beliebigen Schritten springen. Nur wird ein Ablauf mit vielen Sprüngen schnell unübersichtlich.

Alternativverzweigung

Im Ursprungsbeispiel gab es nach dem Lichteinschalten eine Entscheidung: Bist du müde? Wenn ja, geht es wie bisher ins Bett. Wenn nicht, erst auf die Couch.

So etwas heisst Alternativverzweigung. Sie ist der komplizierteste Teil dieser Lektion.

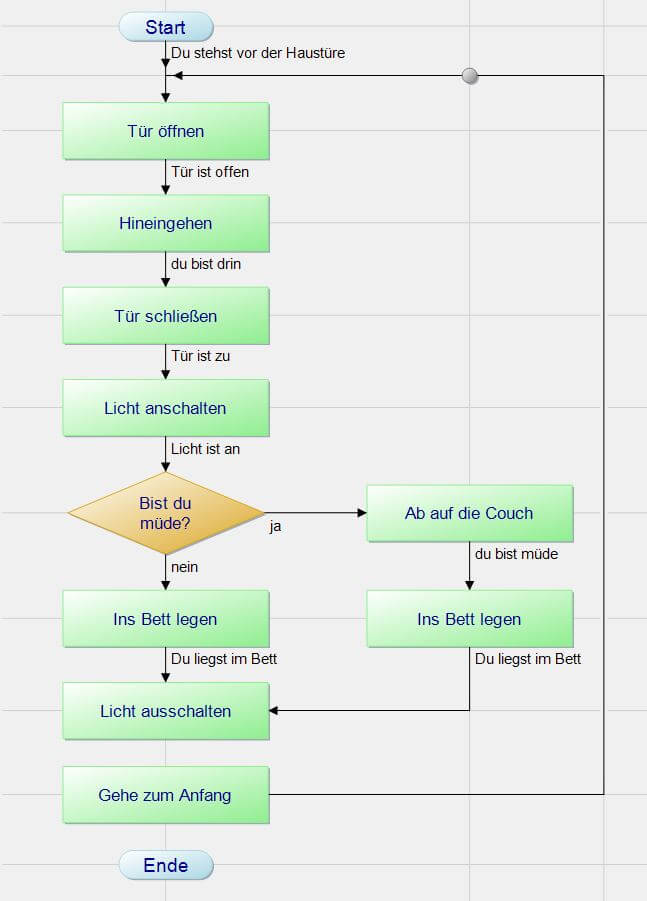

Das vollständige Flussdiagramm im PAP Designer. Nach dem Vorgang „Licht anschalten
Achtung, dieses Bild ist verdreht: Hier führt ja auf die Couch. Richtig ist es umgekehrt — müde heisst ins Bett. Das Programm auf den nächsten Bildern macht es richtig.

Aus dem Ablaufplan ergibt sich, was im Datenbaustein fehlt: ein zusätzlicher Ausgang ab auf die Couch sowie die Eingänge du bist müde und du bist auf der Couch.

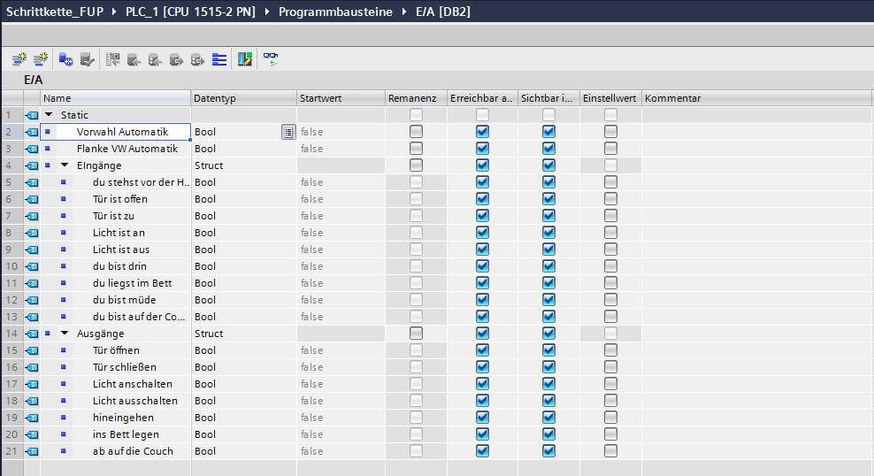

Der Datenbaustein „E/A
Zwei Strukturen, ein Baustein. So bleibt beim Verschalten immer klar, ob du eine Bedingung oder eine Aktion greifst.

Bisher setzt Schritt 5 den Ausgang ins Bett legen. Das soll nun nur noch geschehen, wenn du müde bist. Andernfalls braucht es einen Alternativschritt, der auf die Couch schickt.

Er wird aktiv, wenn Schritt 4 aktiv ist, das Licht an ist und du nicht müde bist.

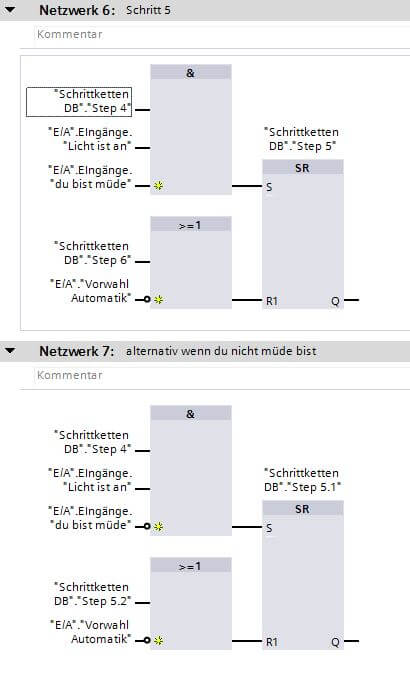

Zwei TIA-Netzwerke. Netzwerk 6 Schritt 5 setzt „Step 5
Zwei Netzwerke, ein Unterschied: der kleine Kreis am dritten Eingang. Hier steht auch, dass müde ins Bett führt — nicht auf die Couch.

Dazu passend die Zuweisungen.

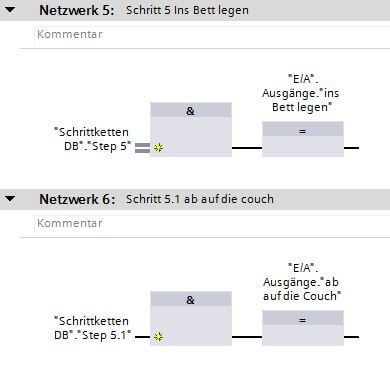

Zwei Netzwerke im Baustein FC Zuweisung: Netzwerk 5 „Schritt 5 Ins Bett legen
Jeder Zweig bekommt seine eigene Zuweisung — der Ablauf bleibt sauber.

Wichtig dabei: Schritt 4 hat jetzt einen alternativen Nachfolger. Nach Regel 3 muss auch der ihn zurücksetzen können.

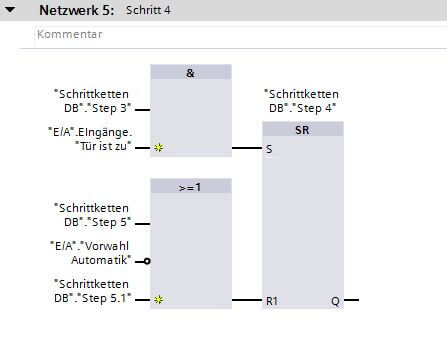

Netzwerk 5 mit dem Titel Schritt 4: Der Merker „Step 4
Der dritte Eingang an der ODER-Verknüpfung ist neu. Ohne ihn bliebe Schritt 4 auf dem Couch-Weg hängen.

Danach fehlt noch der Weg zurück: ein Schritt, der dich von der Couch ins Bett bringt, sobald du doch müde wirst.

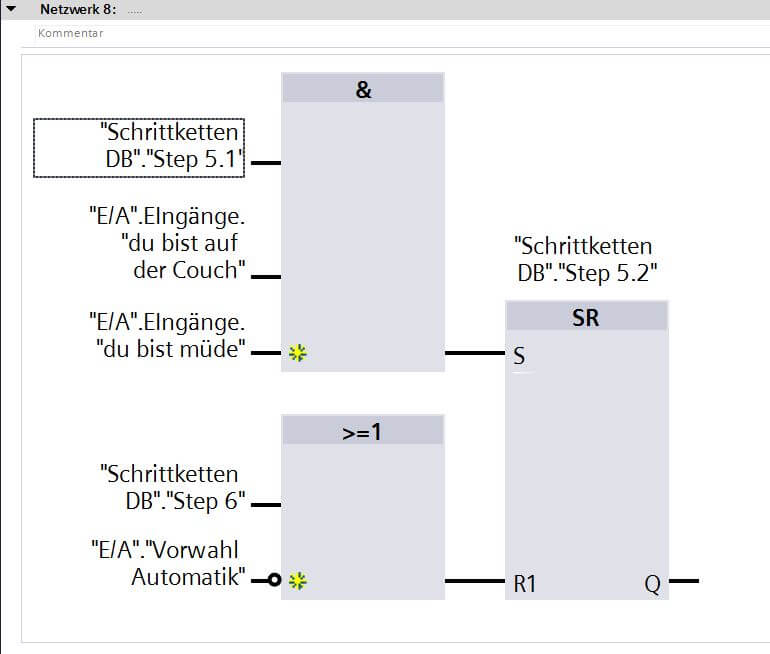

Netzwerk 8 im Baustein FC Schrittkette: Eine UND-Verknüpfung aus „Step 5.1
Derselbe Bauplan wie überall — nur mit drei Bedingungen statt zwei.

Und die Zuweisung dazu.

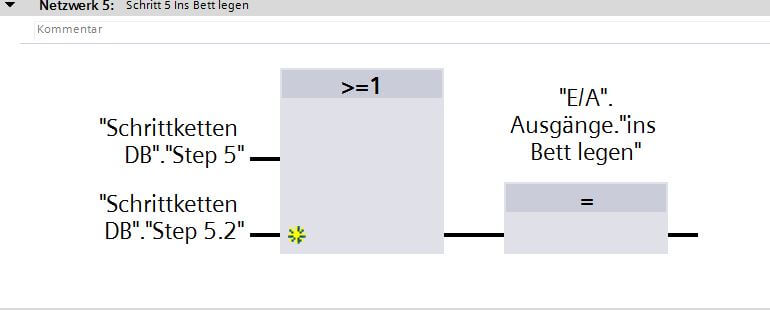

Netzwerk 5 im Baustein FC Zuweisung: Eine ODER-Verknüpfung aus „Step 5
Ein Ausgang, zwei Quellen. Genau der Fall, für den der eigene Zuweisungsbaustein da ist.

Und weil der Zweig irgendwo wieder einmünden muss, bekommt Schritt 6 einen alternativen Vorgänger — Regel 2 gilt auch hier.

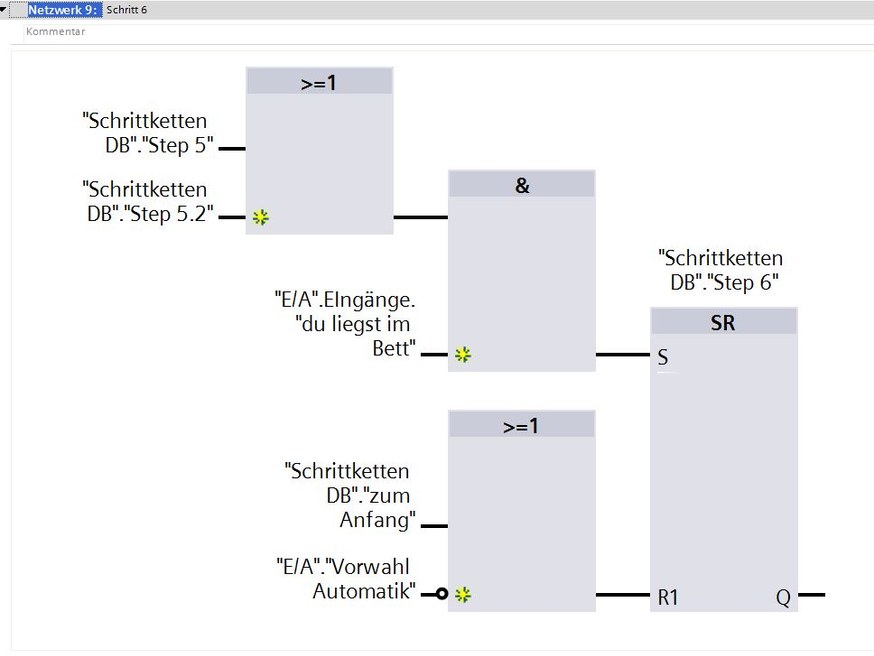

Netzwerk 9 mit dem Titel Schritt 6: Eine ODER-Verknüpfung aus „Step 5
Damit ist der Zweig geschlossen: Egal welchen Weg du genommen hast — hier laufen beide wieder zusammen.

Ist du bist müde gesetzt, läuft die Kette wie bisher. Ist sie es nicht, bleibt Schritt 5 aus und die beiden Alternativschritte übernehmen.

Zusammenfassung

  • Jeder Schritt ist ein SR-Glied mit einem eigenen Merker
  • Setzen: Vorgänger UND Weiterschaltbedingung · Rücksetzen: Nachfolger
  • Der Endschritt wird von der letzten Transition zurückgesetzt
  • Der Initialschritt braucht ein einmaliges Ereignis — also eine Flanke
  • Die Schrittmerker dürfen nicht remanent sein
  • Bei 300er/400er-CPUs Merker statt Datenbaustein
  • Das Startereignis negiert an alle Rücksetz-Eingänge — gegen Betriebsartenwechsel
  • Ablauf und Zuweisung in getrennte Bausteine
  • Ein Sprung ist nur ein zusätzlicher Vorgänger am Zielschritt
  • Beim Schrittwechsel sind zwei Schritte einen Zyklus lang gleichzeitig aktiv

Fragen zur Lektion

Zu dieser Lektion gibt es zwölf Kommentare.

Ralph Wystup · 28.10.2019

Hallo, kann ich das Beispiel als lauffähiges Programm bekommen?

Viele Grüße
Ralph Wystup

René · 28.10.2019

Hallo Ralph,

die Übungen inkl. der Lösungen kannst du dir sehr gerne im letzten Teil des Videokurses downloaden.

mit freundlichen Grüßen
Rene

Vinzenz · 21.10.2020

Guten Tag, können Sie mir sagen, wie man bei Ein und ausschaltverzögerung vorgeht? Setzt man diese vor S und R vom SR?

Vielen dank

René · 22.10.2020

Hallo Vinzenz,

je nachdem was Sie machen wollen können Sie das genau so wie Sie gesagt haben umsetzen und eine Einschaltverzögerung vor dem S Befehl dran schreiben.

Wenn Sie mit einer Ausschaltverzögerung zum Beispiel einen Ausgang länger ansteuern möchten dann empfiehlt es sich diesen beim FC Zuweisung zu verschalten.

Wie gesagt kommt es halt darauf an was Sie umsetzen möchten.

Sollten Sie grundlegend noch Fragen zu den Timern haben dann kann ich Ihnen die Lektion „Timer in einer SPS – IEC Timer“ sehr empfehlen oder auch den Kurs „SPS programmieren lernen – Übungsaufgaben“ indem viele Abläufe mit und ohne Timer programmiert werden.

Ich hoffe, ich konnte Ihre Frage damit beantworten :).

mit freundlichen Grüßen
Rene Kaiser

Omar · 29.11.2020

Guten Tag,

können Sie mir sagen, wie haben Sie Datenbaustein DB mit Eingänge und Äusgänge verwendet E/A, weil bei mir es gibt nur statisk

Danke

René · 29.11.2020

Hallo Omar,

du kannst für deine Übung selbstverständlich auch direkt Ein/Ausgänge verwenden. Diese können im Programm auch ganz leicht gesteuert werden, wenn die Hardwaremodule den Bereich nicht überschreiben.

Wenn du wie ich einen DB nutzen möchtest empfehle ich dir das Video zu den Datenbausteinen anzusehen.

Hier der Link zum Video: SPS Datenbausteine

Ich hoffe ich konnte dir damit weiterhelfen.

mit freundlichen Grüßen
Rene

Phil Probst · 10.06.2021

Hallo Rene,

kannst du mir erklären, wieso du hier SR und nicht RS Bausteine verwendest? In diesem Fall mag das ja gut funktionieren, weil der Set-Eingang wieder auf 0 gesetzt wird aber ist es bei komplizierteren Programmen nicht sinnvoller Sicherheitshalber RS Bausteine zu verwenden?

So würde doch vermieden werden, dass bei einem Fehler der sich möglicherweise einschleicht, das Programm weiterläuft, mehrere Schritte aktiv sind und die goldenen Regeln verletzt.

Ich würde den Reset hier als wichtiger einstufen. Habe ich einen Denkfehler?

Liebe Grüße
Phil

René · 15.06.2021

Hallo Phil,

ob du eine SR oder RS Baustein verwendest, kommt immer ganz auf deine Anwendung an. Im Großen und Ganzen werden aufgrund der Rücksetzdominanz aber fast immer SR Bausteine verwendet.

Hier habe ich das etwas ausführlicher beschrieben: Informationen mit SR und RS Bausteinen speichern!

mit freundlichen Grüßen
Rene

SPSComander · 05.03.2023

Guten Tag. Ich habe eine Frage zum AVERZ_Q , wie kann ich das Verhalten des Ausgangs „AVERZ_Q“ mit einem IEC-Baustein nachbilden?

Florian Bruell · 13.11.2023

Wie kann ich die Eingänge steuern?

Ich habe meine Ein & Ausgange wie im Tutorial beschrieben als Datenbausteine angelegt, diese sind jedoch in der Simulation unter TIA V17 nicht ansteuerbar, zumindest bekomme ich keine Änderungen grafisch angezeigt

René · 15.11.2023

Hallo Florian,

wenn du die Ein- und Ausgänge deiner SPS als Datenbausteine in TIA Portal V17 angelegt hast, wie im Tutorial beschrieben, kannst du sie ganz normal steuern. Wichtig ist dabei, dass du die Variablen im Datenbaustein korrekt ansprichst. Achte darauf, dass die Variablen im Datenbaustein korrekt definiert sind und nicht durch andere Programmteile ungewollt überschrieben werden.

Mit freundlichen Grüßen,
Rene

Weiter geht es mit S7-GRAPH Schrittketten — dort übernimmt die Sprache selbst, was hier von Hand verschaltet wurde.

12 Fragen und Antworten

Antworten von René sind blau hervorgehoben.

  1. Ralph Wystup

    Hallo, kann ich das Beispiel als lauffähiges Programm bekommen?

    Viele Grüße

    Ralph Wystup

    1. Rene Kursleiter

      Hallo Ralph,

      die Übungen inkl. der Lösungen kannst du dir sehr gerne im letzten Teil des Videokurses downloaden.

      mit freundlichen Grüßen
      Rene

  2. Vinzenz

    Guten Tag, können Sie mir sagen, wie man bei Ein und ausschaltverzögerung vorgeht? Setzt man diese vor S und R vom SR?

    Vielen dank

    1. Rene Kursleiter

      Hallo Vinzenz,

      je nachdem was Sie machen wollen können Sie das genau so wie Sie gesagt haben umsetzen und eine Einschaltverzögerung vor dem S Befehl dran schreiben.
      Wenn Sie mit einer Ausschaltverzögerung zum Beispiel einen Ausgang länger ansteuern möchten dann empfiehlt es sich diesen beim FC Zuweisung zu verschalten.

      Wie gesagt kommt es halt darauf an was Sie umsetzen möchten.

      Sollten Sie grundlegend noch Fragen zu den Timern haben dann kann ich Ihnen die Lektion „Timer in einer SPS – IEC Timer“ (link) sehr empfehlen oder auch den Kurs
      „SPS programmieren lernen – Übungsaufgaben“ (link) indem viele Abläufe mit und ohne Timer programmiert werden.

      Ich hoffe, ich konnte Ihre Frage damit beantworten :).

      mit freundlichen Grüßen
      Rene Kaiser

  3. Omar

    Guten Tag,

    können Sie mir sagen, wie haben Sie Datenbaustein DB mit Eingänge und Äusgänge verwendet E/A, weil bei mir es gibt nur statisk

    Danke

    1. Rene Kursleiter

      Hallo Omar,

      du kannst für deine Übung selbstverständlich auch direkt Ein/Ausgänge verwenden.
      Diese können im Programm auch ganz leicht gesteuert werden, wenn die Hardwaremodule den Bereich nicht überschreiben.

      Wenn du wie ich einen DB nutzen möchtest empfehle ich dir das Video zu den Datenbausteinen anzusehen.

      Hier der Link zum Video: SPS Datenbausteine

      Ich hoffe ich konnte dir damit weiterhelfen.

      mit freundlichen Grüßen
      Rene

  4. Phil Probst

    Hallo Rene,

    kannst du mir erklären, wieso du hier SR und nicht RS Bausteine verwendest?
    In diesem Fall mag das ja gut funktionieren, weil der Set-Eingang wieder auf 0 gesetzt wird
    aber ist es bei komplizierteren Programmen nicht sinnvoller Sicherheitshalber RS Bausteine zu verwenden?

    So würde doch vermieden werden, dass bei einem Fehler der sich möglicherweise einschleicht,
    das Programm weiterläuft, mehrere Schritte aktiv sind und die goldenen Regeln verletzt.

    Ich würde den Reset hier als wichtiger einstufen.
    Habe ich einen Denkfehler?

    Liebe Grüße
    Phil

    1. Rene Kursleiter

      Hallo Phil,

      ob du eine SR oder RS Baustein verwendest, kommt immer ganz auf deine Anwendung an.
      Im Großen und Ganzen werden aufgrund der Rücksetzdominanz aber fast immer SR Bausteine verwendet.

      Hier habe ich das etwas ausführlicher beschrieben.
      Informationen mit SR und RS Bausteinen speichern!

      mit freundlichen Grüßen
      Rene

  5. SPSComander

    Guten Tag. Ich habe eine Frage zum AVERZ_Q , wie kann ich das Verhalten des Ausgangs „AVERZ_Q“ mit einem IEC-Baustein nachbilden?

    1. Rene Kursleiter

      https://www.sps-tutorial.com/info-sps-grundlagenkurs/

      Lektion 2.11 Timer in einer SPS – IEC Timer

  6. Florian Bruell

    Wie kann ich die Eingänge steuern?
    Ich habe meine Ein & Ausgange wie im Tutorial beschrieben als Datenbausteine angelegt, diese sind jedoch in der Simulation unter TIA V17 nicht ansteuerbar, zumindest bekomme ich keine Änderungen grafisch angezeigt

    1. Rene Kursleiter

      Hallo Florian,

      wenn du die Ein- und Ausgänge deiner SPS als Datenbausteine in TIA Portal V17 angelegt hast, wie im Tutorial beschrieben, kannst du sie ganz normal steuern. Wichtig ist dabei, dass du die Variablen im Datenbaustein korrekt ansprichst. Achte darauf, dass die Variablen im Datenbaustein korrekt definiert sind und nicht durch andere Programmteile ungewollt überschrieben werden.

      Mit freundlichen Grüßen,
      Rene

Frage oder Anmerkung?

Deine E-Mail-Adresse wird nicht veröffentlicht. Ich lese jede Frage und antworte so schnell ich kann.

Mit dem Absenden stimmst du der Speicherung deiner Angaben zu. Näheres im Datenschutz.
